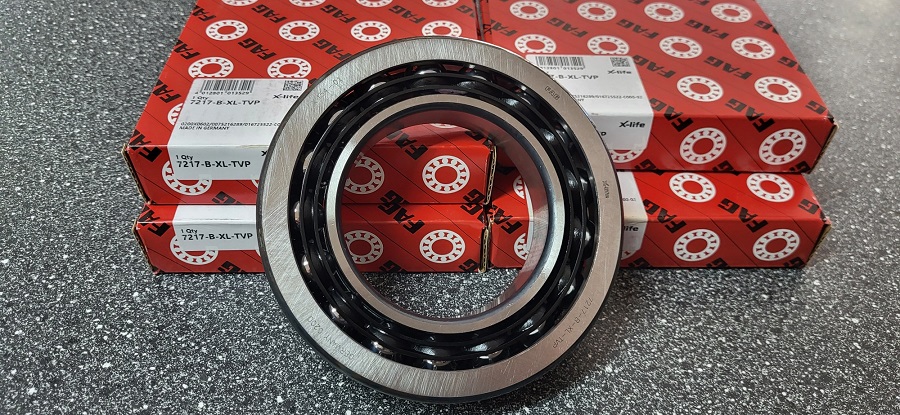

7217 B-XL-TVP ložisko FAG

Hlavné údaje o rozmeroch a výkone

d 85 mm Priemer otvoru

D 150 mm Vonkajší priemer

B 28 mm šírka

Cr 97 000 N Základná dynamická únosnosť, radiálna

C0r 86 000 N Základná statická únosnosť, radiálna

Cur 5 500 N Hranica únavového zaťaženia, radiálna

nG 5 900 1/min Obmedzujúca rýchlosť

n?r 4,750 1/min Referenčná rýchlosť

?m 1,810 kg Hmotnosť

Montážne rozmery

min 96 mm Minimálny priemer osadenia hriadeľa

Da max 139 mm Maximálny priemer ramena puzdra

Db max 144,4 mm Maximálny priemer ramena puzdra

ra max 2 mm Maximálny polomer zaoblenia hriadeľa

ra1 max 1 mm Maximálny polomer zaoblenia krytu

Rozmery

rmin 2 mm Minimálny rozmer skosenia

r1 min 1 mm Minimálny rozmer skosenia

D1 125 mm Priemer ramena na vonkajšom krúžku široká bočná strana

d1 110,6 mm Priemer ramena na širokej bočnej strane vnútorného krúžku

a 63 mm Vzdialenosť medzi vrcholmi tlakových kužeľov

? 40 ° Kontaktný uhol

Rozsah teplôt

Tmin -30 °C Prevádzková teplota min.

Tmax 120 °C Prevádzková teplota max.
